Ultrazvučni stroj za utiskivanje za gantry okvir

Specifikacije stroja

Model 1: stroj za utiskivanje uloška

• Napajanje: 220V

• Ulazna snaga: 2600W

• Izlazna frekvencija: 15kHz

• Učinkovitost proizvodnje: 5-8 metara u minuti

• Motorna snaga: 0,9kW

• Dimenzije (l W H): 1250 620 1200 mm

• Težina: 180kg

Model 2: stroj za rezanje lima za mop

• Napajanje: 220V

• Ulazna snaga: 2600W

• Izlazna frekvencija: 15kHz

• Učinkovitost proizvodnje: 2-15 metara u minuti

• Motorna snaga: 1,5kW

• Dimenzije (l W H): 1600 620 1150 mm

• Težina: 280kg

Značajke

Stroj za utiskivanje uloška

1. Ultrazvučni sustav velike snage s maksimalnom izlazom od 2600 W, podesiv u tri razine kako bi se smjestili različiti materijali i debljine.

2. Jednostavan i mobilni dizajn okvira s podesivom radnom brzinom.

3. Ugrađeni elektronički čip s višekanalnom ultrazvučnom zaštitom i automatskim praćenjem frekvencije za stabilan rad.

4. Mehanizam za brzo usklađivanje plijesni, omogućujući jednostavne promjene uzorka.

5. Višeslojni nosač za hranjenje podesiv prema zahtjevima proizvoda.

Stroj za rezanje lima

1. Ultrazvučni izlaz visoke snage do 2600 W s tri-razinom podešavanja snage za različita zavarivanja materijala.

2. Automatska frekvencija praćenja pretvarača i tehnologija ultrazvučne sustave sprječavaju ultrazvučne kvarove opterećenja zbog različite debljine tkanine.

3. Opremljen motorom velike snage, velike brzine za jaku izlaznu i podesivu ultrazvučnu brzinu zavarivanja na temelju vrsta tkanina.

4. Konstrukcija čeličnih okvira osigurava stabilnost i visoku učinkovitost u netkanoj obradi tkanine.

5. Sustav za brzo usklađivanje plijesni podržava kalupe većeg promjera s više opcija uzorka.

6. Višeslojni nosač za hranjenje podesiv prema različitim potrebama proizvoda.

Princip rada

Oba rezanje platnenih strojeva Upotrijebite ultrazvučni pretvarač za primjenu energije na materijal unutar područja glave kalupa. Donji kalup čvrsto kontaktira materijal, a ultrazvučna energija se prenosi kroz glavu kalupa do materijala. Zbog akustičnog otpora između donjeg kalupa i ultrazvučne glave plijesni nastaju lokalizirane visoke temperature. Zbog slabe toplinske vodljivosti materijala, toplina se ne može brzo raspršiti, što dovodi do lokaliziranog topljenja, zavarivanja i obrezivanja duž oblika kalupa. Ovaj postupak omogućuje precizno oblikovanje, zavarivanje i rezanje.

Tijek rada

• Stroj za utiskivanje uloške:
  Učitavanje dva ili više koluta → Hranjenje → Zavarivanje → vuča → izlaz → Priručnik za ručno

• Stroj za rezanje lima za mop:
  Učitavanje dva ili više rola → Hranjenje → Vodinje → vuča → zavarivanje → vuča → izlaz → prikupljanje ručnog

Razlike između dva stroja

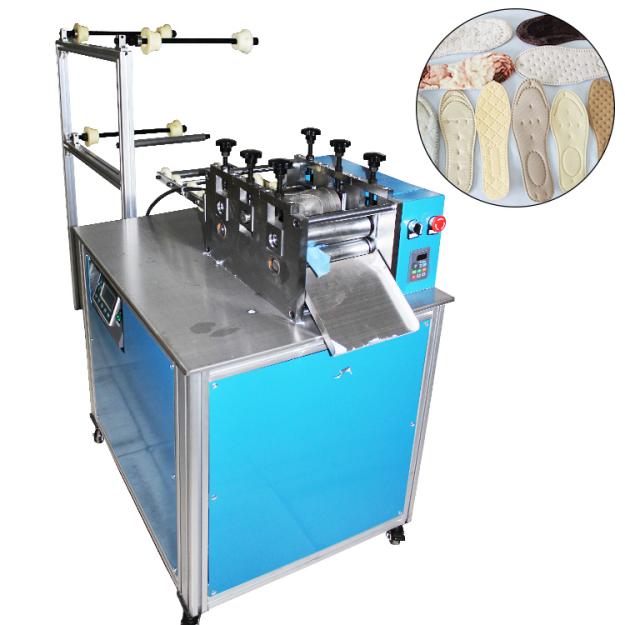

A stroj za utiskivanje uloška ima ograničenja veličine na kalupu, maksimalne širine od oko 15 cm. Sadrži prednje i stražnje valjke za pritisak materijala, osiguravajući visoku sinkronizaciju, što ga čini prikladnim za višeslojne zavarivanje tkanine i utiskivanje s manjim uzorcima.

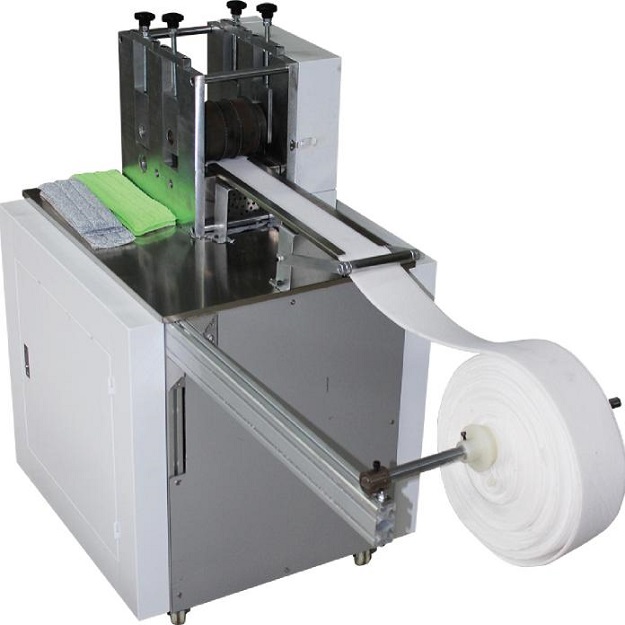

A stroj za rezanje lima Ima višu bočnu ploču i nedostaje joj valjka stražnjeg pritiska. Podržava veće promjere kalupa, do 30 cm, što ga čini idealnim za gušće jednoslojne materijale ili unaprijed laminirane višeslojne materijale. Dizajniran je za veće dimenzije proizvoda.
