Ultrazvučno rezanje i stroj za rezanje za učinkovitu obradu tkanina

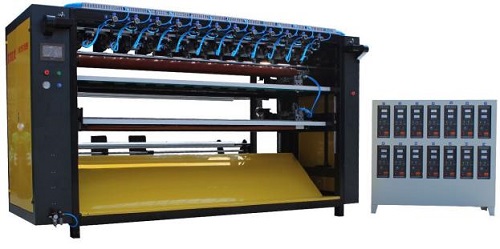

Ultrazvučno rezanje i križanje stroj Nudi integrirano rješenje za visoko precizno rezanje tekstila. Dizajnirana s naprednom automatizacijom, ova oprema kombinira ultrazvučnu tehnologiju s centraliziranom kontrolom PLC-a, pojednostavljujući cjelokupni proizvodni proces od odmotavanja do rezanja, unakrsnog rezanja i konačnog izlaza. Njegov učinkovit izgled i prilagodljive opcije čine ga prikladnim za razne vrste tkanina, posebno onima s elastičnošću ili osjetljivim teksturama.

Tehnički podaci

Model: AH-2200
Napajanje: 380V
Snaga generatora: 800W × više jedinica
Izlazna frekvencija: 20kHz
Brzina rada: 1–20 metara/minutu
Širina rezanja: podesivo
Max promjer odmotavanja: 800 mm
Poprečno rezanje: pojedinačna oštrica / multi-blude (motor od 8,5N)
Motori:

• 3,5kW servo motor × 1

• 60n Stepper Motor × 1

• 2,2kW Motor za prijenos s pretvaračem × 1
  Sustav pogona: Potpuno automatski
  Težina stroja: 1800–2500kg
  Protok obrade: odmotavanje → mehaničko rezanje → poprečno rezanje → izlaz

Ključne značajke

1. Automatizirani rad
   Zamjena tradicionalnih metoda igle i navoja, sustav je u potpunosti autoriziran centraliziranom PLC kontrolom. Sve su radnje završene u nizu, smanjujući ručni rad i poboljšavajući učinkovitost.

2. Odmotavanje napetosti
   Osovina koja se širi zrakom kontrolira napetost namjenskim motorom, omogućavajući stabilno hranjenje materijala.

3. Automatska korekcija ruba
   Sustav automatske korekcije osigurava dosljedno poravnavanje materijala, smanjujući stopu pogreške i povećavajući preciznost rezanja uz održavanje energetske učinkovitosti.

4. Podesivi mehanizam za rezanje
   Stroj podržava linearno vertikalno rezanje i stabilno brze rezanje. Gotovi rubovi tkanine su čisti i bez loma, s prilagodljivim opcijama širine.

5. Prilagodljive opcije oštrice
   Na temelju potreba kupaca, križanje s jednim noževima može se konfigurirati za poboljšanje učinkovitosti za proizvode veće veličine.

Konfiguracija s dva noža u odnosu na tri noža

Sustav s dva noža
Postavka s dva noža uključuje električni ormar, glavnu jedinicu za rezanje i unakrsnu rezanje i kompaktni otisak. Tkanina se hrani s vrha, premještajući se izravno od gornjih valjka do okomite lopatice iznad presjeka. Ovaj kraći procesni put idealan je za elastične materijale, jer minimizira istezanje i izobličenje.

Svaka lopatica za rezanje neovisno je montirana, što olakšava podešavanje ili uklanjanje na temelju zahtjeva veličine proizvoda. Udaljenost između gornjih i donjih lopatica može se prilagoditi do 800 mm. Kolica za kolut za obrnutu rotaciju pomaže da materijali padnu čisto bez hvatanja valjka.

Tri noža sustava
Ova verzija ne sadrži vanjski električni ormar i zahtijeva veće područje instalacije. Tkanina se hrani odozdo, a odjeljak za rezanje djeluje kao neovisna jedinica. Svaki ultrazvučni set oštrica odgovara vertikalno, pojednostavljujući podešavanje i podešavanje veličine.

Nakon rezanja, pokretna traka prenosi signale za pokretanje unakrsnog rezanja. Prekriženi noževi poravnavaju se na zajedničkoj ploči, a moždani udar svakog noža je ograničen dizajnom. Dok se neiskorištene oštrice mogu ukloniti, rad osnovne ploče ostaje objedinjena. Korištenje manje lopatica može uvesti male neravnoteže, tako da se za veće veličine proizvoda preferiraju sustavi s dva noža.

Strukturna razmatranja

Okomite oštrice u verziji s tri noženja ne preporučuju se da se postave iznad presjeka. To bi značajno povećalo visinu stroja, utječući na stabilnost, jednostavnost održavanja i logistiku - posebno za instalacije na gornjim katovima ili kroz uske pristupne točke.

Raspon veličine rezanja

• Minimalna veličina križanja: 20 × 20 cm

• Minimalna veličina rezanja: 15 × 15 cm

Verzija s četiri noža slijedi isti princip rada kao i tri noževa, s samo malo povećanom ukupnom visinom.

Ovaj ultrazvučni stroj za rezanje i unakrsno rezanje pruža precizne rezultate, prilagodljivu fleksibilnost i stabilne performanse-što ga čini pouzdanim rješenjem za moderna tekstilna proizvodna okruženja.
