Što je ultrazvučni aparat za zavarivanje i kako radi?

Što je ultrazvučni aparat za zavarivanje?

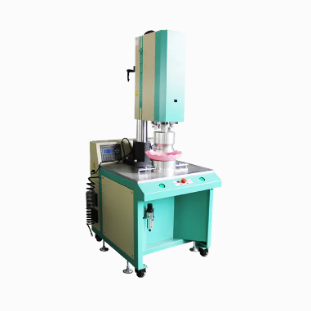

An ultrazvučni aparat za zavarivanje je dio industrijske opreme koji spaja dva materijala, najčešće termoplastiku ili metale, korištenjem visokofrekventnih vibracija umjesto topline iz vanjskog izvora ili ljepila. Stroj pretvara električnu energiju u mehaničku vibraciju, koja se zatim primjenjuje na površine koje se spajaju. Ova vibracija stvara lokaliziranu toplinu trenja na sučelju između dva dijela, omekšavajući ili otapajući materijal tek toliko da se stvori jaka, trajna veza dok se hladi. Budući da se proces ne oslanja na ljepila, otapala ili otvoreni plamen, naširoko se smatra čistom, brzom i ponovljivom metodom spajanja prikladnom za okruženja velike količine proizvodnje.

Za razliku od tradicionalnih tehnika zavarivanja koje zahtijevaju taljenje cijele komponente, ultrazvučno zavarivanje fokusira energiju točno na liniju spoja. Ovaj ciljani pristup smanjuje materijalni otpad, skraćuje vrijeme ciklusa i smanjuje toplinski stres na okolna područja, što ga čini preferiranim izborom za osjetljive sklopove kao što su elektroničke komponente, medicinski uređaji i folije za pakiranje.

Kako radi ultrazvučno zavarivanje?

Princip rada ultrazvučnog stroja za zavarivanje temelji se na pretvaranju električne energije u visokofrekventne mehaničke vibracije, obično između 15 kHz i 70 kHz. Ove se vibracije prenose nizom preciznih komponenti koje pojačavaju i usmjeravaju energiju na točnu točku gdje treba doći do povezivanja.

Ključne komponente stroja

Svaki ultrazvučni sustav zavarivanja oslanja se na koordinirani skup dijelova koji rade zajedno kako bi proizveli konzistentan zavar:

Proces zavarivanja korak po korak

Nakon što je stroj postavljen, stvarni ciklus zavarivanja odvija se za nekoliko sekundi. Razumijevanje svake faze pomaže objasniti zašto je proces tako učinkovit:

• Dva dijela koja se spajaju smještena su između roga i nakovnja, s dizajniranom kontaktnom točkom poznatom kao usmjerivač energije u primjenama zavarivanja plastike
• Sirena se spušta i primjenjuje kontrolirani pritisak kako bi dijelove čvrsto držala zajedno
• Aktivira se visokofrekventna vibracija, stvarajući trenje na spojnoj površini
• Lokalizirana toplina raste brzo, omekšavajući ili otapajući materijal samo na kontaktnoj točki
• Vibracije se zaustavljaju dok se održava pritisak, dopuštajući rastaljenom materijalu da se skrutne i formira trajnu molekularnu vezu
• Rog se uvlači i gotovi, zavareni dio uklanja se iz učvršćenja

Cijeli ovaj niz obično traje manje od jedne sekunde za male komponente i samo nekoliko sekundi za veće ili složenije sklopove, zbog čega je ultrazvučno zavarivanje tako dobro prilagođeno automatiziranim proizvodnim linijama.

Ključne prednosti ultrazvučnog zavarivanja

Proizvođači biraju ultrazvučne strojeve za zavarivanje umjesto alternativnih metoda spajanja iz nekoliko praktičnih razloga. Proces nudi kombinaciju brzine, dosljednosti i kompatibilnosti materijala s kojom se malo drugih tehnika može mjeriti.

• Ekstremno kratka vremena ciklusa, često ispod jedne sekunde, podržavaju proizvodnju visoke propusnosti
• Nisu potrebni potrošni materijali kao što su ljepila, otapala ili punila
• Minimalna zona utjecaja topline smanjuje rizik od savijanja ili oštećenja susjednih komponenti
• Visoko ponovljivi rezultati nakon što su parametri ispravno postavljeni, smanjujući varijacije od dijela do dijela
• Ekološki prihvatljiv proces bez isparavanja, ispuštanja plinova ili opasnih nusproizvoda
• Kompatibilan s automatizacijom i robotskom integracijom za kontinuiranu proizvodnju

Uobičajene primjene u raznim industrijama

Budući da ultrazvučno zavarivanje radi sa širokim rasponom termoplasta, netkanih tkanina i određenih metala, našlo je mjesto u brojnim industrijama. Specifična primjena obično određuje izlaznu snagu stroja, dizajn sirene i konfiguraciju učvršćenja.

Ultrazvučno zavarivanje u odnosu na druge metode spajanja

Prilikom odlučivanja odgovara li ultrazvučno zavarivanje, pomaže ga usporediti s drugim uobičajenim tehnikama spajanja kao što su lijepljenje i toplinsko spajanje.

Ova usporedba pokazuje zašto se ultrazvučno zavarivanje često preferira u proizvodnim postavkama velike brzine gdje bi kašnjenja stvrdnjavanja ili dodatni materijali usporili proizvodnju ili povećali troškove.

Odabir pravog ultrazvučnog aparata za zavarivanje

Odabir odgovarajućeg stroja ovisi o vrsti materijala, geometriji dijela i potrebnom volumenu proizvodnje. Kupci obično procjenjuju opcije frekvencije, u rasponu od 15 kHz za veće, čvršće dijelove do 40 kHz ili više za male, osjetljive komponente. Nazivna snaga, dizajn sirene i dostupnost programabilnih kontrola za amplitudu, tlak i vrijeme zavarivanja također igraju značajnu ulogu u prilagođavanju stroja specifičnoj primjeni. Proizvođači koji proizvode različite linije proizvoda često ulažu u strojeve s izmjenjivim alatima tako da jedna jedinica može obraditi više dizajna dijelova bez veće rekonfiguracije.

Najbolji postupci za optimalnu kvalitetu zavara

Postizanje dosljednih, jakih zavarenih spojeva zahtijeva pažnju i na postavku stroja i na dizajn dijela. Sljedeći postupci pomažu smanjiti nedostatke i poboljšati ukupnu čvrstoću zavara:

• Dizajnirajte energetski usmjerivač ili posmični spoj koji odgovara materijalu i geometriji dijela
• Uskladite postavke amplitude i tlaka sa specifičnim termoplastom koji se zavaruje
• Provjerite jesu li dijelovi pravilno poravnati i pričvršćeni kako biste izbjegli neravnomjeran prijenos energije
• Redovito provjeravajte i održavajte površinu sirene kako biste spriječili nedosljednosti povezane s trošenjem
• Izvedite testne zavare i nadzirite podatke o čvrstoći zavara prije nego što se posvetite punoj proizvodnji

Kombiniranjem dobrog dizajna dijelova s ispravno kalibriranom opremom, proizvođači se mogu osloniti na ultrazvučne strojeve za zavarivanje za isporuku brzih, čistih i izdržljivih spojeva u širokom rasponu proizvoda i industrija.
