Ultrazvučno zavarivanje: proces, materijali, alati i praktični savjeti za postavljanje

Ultrazvučno zavarivanje je postupak spajanja koji koristi visokofrekventne akustične vibracije za stvaranje topline na sučelju između dva dijela. Vibracija se primjenjuje lokalno, pod pritiskom, a materijali se stapaju bez topljenja koje se događa kod konvencionalnog zavarivanja. To je praktična metoda za termoplastiku, netkani materijal, filmove i određene metale, a postala je poznata pojava na proizvodnim linijama gdje su važne čiste, brze i ponovljive veze. U Changzhou Aoheng Machinery, ultrazvučno zavarivanje nije apstraktna tema; to je princip koji stoji iza strojeva koje izrađujemo za proizvođače tekstila, netkanog tekstila, proizvoda za jednokratnu upotrebu i plastičnih dijelova. Korisni dio je razumijevanje što je potrebno procesu od materijala, alata i postavki, tako da je dobar zavar ponovljiv, a ne slučajan.

Kako funkcionira postupak ultrazvučnog zavarivanja

Ultrazvučni sustav za zavarivanje ima jednostavan sklop: napajanje, pretvarač, pojačivač, sonotroda ili sirena i nakovanj ili učvršćenje. Pretvornik pretvara električnu energiju u mehaničku vibraciju, pojačivač prilagođava amplitudu, a sirena tu vibraciju isporučuje izratku. Nakovanj drži dio i oblikuje kontaktnu točku. Tipičan ciklus prolazi kroz šest koraka:

1. Dijelovi se postavljaju u učvršćenje ili na nakovanj.
2. Rog se spušta i dodiruje gornji dio.
3. Primjenjuje se sila stezanja koja drži dijelove zajedno.
4. Vibracija traje određeno vrijeme zavarivanja, stvarajući trenje i toplinu na spoju.
5. Vibracija prestaje, a dijelovi se drže pod pritiskom tijekom vremena zadržavanja.
6. Sirena se uvlači i spojeni sklop se uklanja.

Frekvencija, amplituda, sila, vrijeme zavarivanja i vrijeme zadržavanja glavni su parametri. Sustav od 20 kHz uobičajen je za robusne plastične dijelove, dok se 30 do 40 kHz često bira za finiji rad. Veća amplituda nije automatski bolja; previše može ostaviti tragove na površini, oštetiti vlakna ili popucati lomljive dijelove. Vrijeme zadržavanja je jednako važno kao i vrijeme zavarivanja jer se spoj mora ohladiti pod pritiskom prije nego što se rog uvuče. Za točkasto spajanje i male plastične sklopove, namjenska jedinica montirana na stolu može znatno olakšati postavljanje i ponovljivost, a ultrazvučni stroj za točkasto zavarivanje AH50Q praktičan je primjer tog pristupa.

AH-50Q ultrazvučni aparat za točkasto zavarivanje za sklapanje tekstila Stolni aparat za točkasto zavarivanje za netkane ručne torbice, maske za uši i plastične sklopove, s kontrolom pomoću nožne papučice i kalupima za uzorke za ponovljive spojeve. Pogledajte proizvod →

Koji materijali dobro reagiraju na ultrazvučno zavarivanje

Ponašanje materijala odlučuje hoće li ultrazvučno zavarivanje dobro odgovarati. Amorfni termoplasti općenito dobro prenose vibracije; polukristalne smole mogu zavarivati, ali obično trebaju čvršće procesne prozore. Netkani materijali i filmovi spajaju se lokaliziranim vlaknima ili površinskom fuzijom, dok se tanki metali spajaju deformacijom u čvrstom stanju, a ne taljenjem. Tablica u nastavku daje praktičnu početnu točku, ali točni rezultati ovise o kvaliteti, debljini, aditivima i alatu.

Ako niste sigurni hoće li se smola ili laminat dobro zavariti, počnite s malim uzorkom i pregledajte spoj pod opterećenjem. Čuvamo duži niz napomene o kompatibilnosti materijala u našoj tehničkoj knjižnici za timove kojima je potrebno dublje polazište.

Alati, dizajn spojeva i detalji koji odlučuju o kvaliteti

Alati su ono gdje mnogi projekti ultrazvučnog zavarivanja uspijevaju ili propadaju. Rog dizajniran za jedan spoj može biti pogrešan za drugi, a učvršćenje koje se savija ukrast će energiju iz zavara. Zajednički dizajn je također važan. Energetski usmjerivač koncentrira vibracije na početnoj kontaktnoj liniji, posmični spoj osigurava interferentno pristajanje za jače zabrtvljene sklopove, a izgled pera i utora pomaže u poravnanju dijelova. Za tekstil i netkani tekstil, lice roga i uzorak nakovnja kontroliraju izgled veze, mekoću i kvalitetu rubova. Istrošeni rog ili loše poduprti nakovanj mogu proizvesti nekonzistentne veze čak i kada postavke stroja izgledaju ispravne.

Za tekstilne i netkane radove profil roga i uzorak nakovnja često odlučuju hoće li veza biti mekana, ravna ili dekorativna. Naše sirene za zavarivanje optimizirane za tekstil izrađene su imajući na umu tu ravnotežu i one su jedan od tiših razloga zašto proizvodna linija ostaje dosljedna.

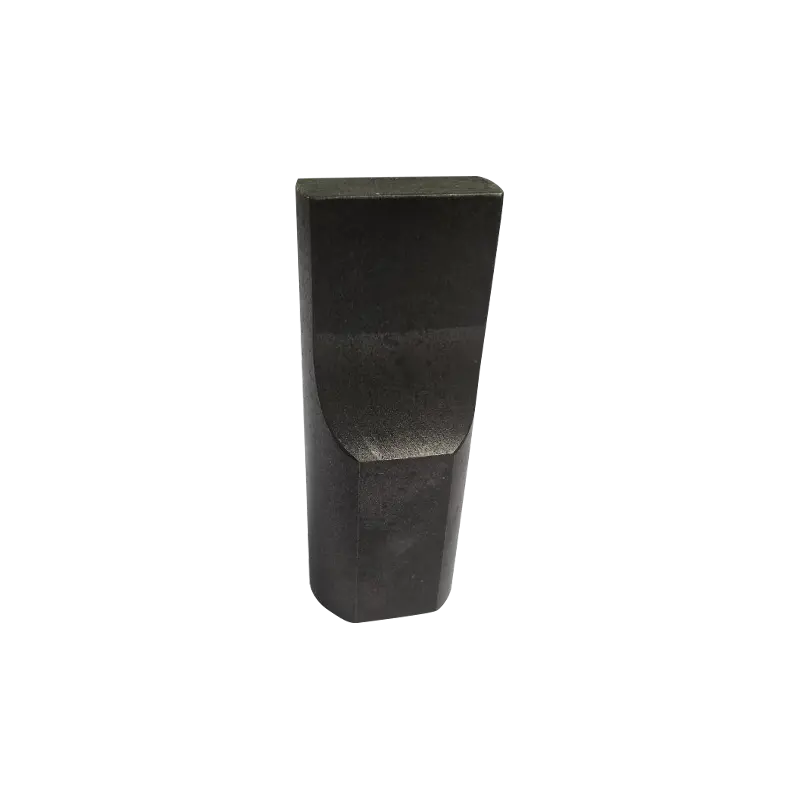

AH rogovi za ultrazvučno zavarivanje optimizirani za tekstil Ultrazvučna sirena za zavarivanje ili rezanje tekstila, nudi se u višestrukim amplitudama i frekvencijama za podršku dosljednom prijenosu energije u obradi netkanog materijala i tkanine. Pogledajte proizvod →

Praktični parametri i provjere postavki

Prije promjene stroja provjerite osnove. Većina problema sa zavarivanjem nije tajanstvena; oni su labavo učvršćenje, prljava površina ili parametar koji se pomaknuo.

• Osušite materijal ako je smola higroskopna i držite površine čistima od ulja, prašine i sredstava za odvajanje.
• Provjerite krutost učvršćenja i podršku dijela; kretanje pod pritiskom slabi zavar.
• Provjerite ima li prednje strane sirene istrošenosti, rupa ili neravnomjernog kontakta.
• Potvrdite da je pritisak stezanja dosljedan od ciklusa do ciklusa.
• Podesite amplitudu i vrijeme zavarivanja u malim koracima, zatim provjerite vrijeme zadržavanja.
• Pokrenite test povlačenja ili provjeru ljuštenja na stvarnom proizvodnom materijalu, a ne samo na uzorku iz skladišta.

Gdje se ultrazvučno zavarivanje uklapa u proizvodnju

Ultrazvučno zavarivanje pojavljuje se gdje god su toplina, ljepila ili šavovi nezgodni. U tekstilu i netkanom tekstilu koristi se za efekte čipke, porubljivanje, prošivanje, rezanje i brtvljenje te kompozitno lijepljenje. U proizvodima za jednokratnu upotrebu spaja navlake za cipele, kape, jastučnice, rukavice i higijenske uloške bez konca za šivanje. Timovi za pakiranje koriste ga za brtvljenje i spojeve koji se očituju od otvaranja, dok ga proizvođači automobila i elektronike koriste za male plastične sklopove i završetke žica. Medicinska proizvodnja oslanja se na to kada je važna čista, ponovljiva veza.

U našem asortimanu proizvoda isti principi se pojavljuju u ultrazvučnim strojevima za čipku, strojevima za prošivanje, strojevima za rezanje i poprečno rezanje, strojevima za jednokratnu upotrebu i namjenskim jedinicama za zavarivanje. Naš serija ultrazvučnih aparata za zavarivanje pokriva ručne, točkaste, pločice i formate za zavarivanje plastike, tako da pravo polazište ovisi o spoju, a ne o jednoj vrsti stroja. Za popravke na terenu, uzorkovanje ili kratke serije, ručni ultrazvučni aparat za zavarivanje kao što je AH30 predstavlja koristan most između stola i proizvodne linije.

AH-30 ručni ultrazvučni aparat za točkasto zavarivanje za terenske i kratke serije Prijenosni ultrazvučni aparat za zavarivanje od 28/35 kHz za točkasto spajanje tanke plastike, netkanog materijala i žica, prikladan za popravke, uzorkovanje i kratke proizvodne serije. Pogledajte proizvod →

Sigurnost, održavanje i uobičajeni pogrešni koraci

Ultrazvučno zavarivanje općenito je čisto, ali nije bez rizika. Visokofrekventne vibracije mogu s vremenom utjecati na sluh, stoga vrijedi uzeti ozbiljno kućišta i zaštitu za sluh. Držite ruke podalje od roga i nakovnja tijekom bicikliranja, koristite postupke zaključavanja tijekom izmjene alata i osigurajte ventilaciju ili odvod dima kada radite s plastikom koja oslobađa hlapljive tvari. Što se tiče održavanja, redovito provjeravajte istrošenost sirene, hlađenje sonde, stanje kabela i poravnanje učvršćenja. Uobičajeni pogrešan korak je jurnjava za većom snagom kada je pravi problem istrošena truba, savijanje učvršćenja ili nedosljedne dimenzije dijelova. Drugi je pretpostavka da će zavar koji izgleda dobro izdržati pod opterećenjem; jednostavna provjera povlačenja ili ljuštenja otkriva više problema nego vizualni pregled.

Odabir prave ultrazvučne opreme za zavarivanje

Odabir opreme počinje s materijalom i spojem, a ne s kataloškom stranicom. Pitajte od čega su dijelovi napravljeni, koliko su debeli, kolika je površina zavara uključena i koje je vrijeme ciklusa potrebno za liniju. Zatim razmislite o razini automatizacije: ručna jedinica može biti dovoljna za popravke i manje obimne radove, dok je stroj temeljen na učvršćenju s kontroliranom silom, vremenom i zadržavanjem bolji za dosljednost proizvodnje. Bitna je i potpora alata, jer rogovi i učvršćenja nisu univerzalni. U Changzhou Aoheng Machineryju izrađujemo ultrazvučnu opremu za tekstilne, netkane, proizvode za jednokratnu upotrebu i plastiku, a opskrbljujemo kupce u više od trideset zemalja. To je iskustvo korisno kada standardni stroj treba prilagođeni rog, drugačiji nakovanj ili učvršćenje prilagođeno nezgrapnom obliku dijela.

Ako vagate novi ultrazvučni postupak, najpouzdaniji sljedeći korak je probni uzorak sa stvarnim materijalom i geometrijom spoja. Donesite nam dio, način kvara i cilj proizvodnje, a mi vam možemo pomoći suziti format stroja, alate i prozor procesa. Ultrazvučno zavarivanje nagrađuje pripremu, a mirno, dobro podržano postavljanje obično nadmašuje dugačak popis značajki stroja.
