Što se zapravo događa unutar automatskog ultrazvučnog stroja za prošivanje tijekom proizvodnje?

Što je automatski ultrazvučni stroj za prošivanje?

An automatski ultrazvučni stroj za prošivanje je industrijski sustav za obradu tekstila koji spaja i oblikuje više slojeva tkanine - obično tkanina za lice, materijal za punjenje kao što je poliesterska vata ili vata i stražnji sloj - koristeći visokofrekventne ultrazvučne vibracije umjesto konvencionalnog šivanja iglom i koncem. Tehnologija zamjenjuje mehaničko šivanje s precizno kontroliranim sustavom isporuke akustične energije koji stvara lokaliziranu toplinu trenja na sučelju tkanine, otapajući i stapajući slojeve sintetičkih vlakana zajedno na definiranim točkama ili duž kontinuiranih uzoraka kako bi se stvorila prošivena struktura. Rezultat je trajno spojeni tekstilni sklop s uzorkom koji je vizualno i funkcionalno ekvivalentan tradicionalno šivanom poplunu, ali proizveden dramatično većim brzinama, bez potrošnje konca, bez prekida rada igle i bez nabiranja šavova ili izazova upravljanja napetostima konca.

Oznaka "automatski" odnosi se na integraciju kompjutorizirane kontrole uzoraka, servo pokretanih sustava za uvlačenje tkanine i automatiziranog nadzora procesa koji modernim ultrazvučnim strojevima za prošivanje omogućuju izvođenje složenih uzoraka za prošivanje od više elemenata na širokim širinama tkanine uz minimalnu intervenciju operatera. Suvremeni automatski ultrazvučni strojevi za prošivanje sposobni su proizvesti gotove prošivene ploče brzinom od 20 do 80 metara u minuti, ovisno o složenosti uzorka, vrsti tkanine i ultrazvučnim parametrima — stope proizvodnje koje bi bilo nemoguće postići s konvencionalnim strojevima za prošivanje s više igala koji pokreću istu gustoću uzorka.

Temeljna fizika: Kako ultrazvučna energija povezuje tkaninu

Razumijevanje rada automatskog ultrazvučnog stroja za prošivanje zahtijeva jasno razumijevanje fizičkog mehanizma kojim ultrazvučna energija povezuje sintetičke slojeve tekstila — proces koji se bitno razlikuje od bilo kojeg mehaničkog pričvršćivanja ili metode lijepljenja. Mehanizam vezivanja je intermolekularno zagrijavanje trenjem, potaknuto brzom cikličkom deformacijom polimernih molekula pod utjecajem visokofrekventnog akustičnog polja.

Kada se vibrirajuća ultrazvučna sirena — koja oscilira na frekvencijama od 20 kHz, 35 kHz ili 40 kHz, ovisno o dizajnu stroja — pritisne na hrpu slojeva sintetičke tkanine pri definiranom kontaktnom tlaku, akustična energija se širi kroz materijal kao valovi tlačnog i posmičnog naprezanja. Na sučeljima između slojeva tkanine i unutar strukture vlakana same tkanine, brza ciklička mehanička deformacija uzrokuje da se segmenti polimernog lanca pomiču jedan prema drugom brzinom prebrzom da bi se viskozna relaksacija materijala mogla prilagoditi. Ovo unutarnje trenje pretvara mehaničku energiju u toplinsku energiju s izvanrednom prostornom preciznošću — zagrijavanje se događa točno na sučeljima materijala i kontaktnim točkama vlakana gdje je koncentriran akustični stres, umjesto da se primjenjuje izvana i provodi prema unutra kao u konvencionalnim procesima grijanja.

Lokalni porast temperature u zoni spajanja doseže i premašuje točku taljenja polimera sintetičkih vlakana - obično 255-265°C za poliester - unutar milisekundi od kontakta sa rogovima. Rastaljeni polimer teče pod primijenjenim kontaktnim pritiskom, miješajući se preko sučelja slojeva i ispunjavajući međuprostore između vlakana iz susjednih slojeva. Kada se ultrazvučna energija ukloni i materijal se ohladi - proces koji traje samo djelić sekunde pod stalnim kontaktnim pritiskom sire - miješani polimer se skrutne u monolitnu, kovalentno kontinuiranu vezu koja je u mnogim slučajevima strukturno jača od okolnog neotopljenog vlakna. Ovo je mehanizam spajanja koji proizvodi karakterističan uzdignuti, reljefni izgled ultrazvučno prošivenih uzoraka — stisnute, otopljene zone povezivanja nešto su tanje i gušće od okolne tkanine, stvarajući reljef s teksturom koji definira uzorak prošivanja.

Ključne komponente automatskog ultrazvučnog stroja za prošivanje

Potpuni automatski ultrazvučni stroj za prošivanje integrira nekoliko različitih podsustava koji moraju raditi u preciznoj koordinaciji kako bi proizveli dosljedan, visokokvalitetan prošiveni proizvod. Razumijevanje funkcije svake komponente bitno je za operatere, inženjere održavanja i stručnjake za nabavu koji procjenjuju specifikacije stroja.

Ultrazvučni generator (napajanje)

Ultrazvučni generator — koji se naziva i napajanje ili pretvarač — električno je srce sustava. Zahtijeva standardnu ​​mrežnu izmjeničnu struju (obično 220 V ili 380 V pri 50/60 Hz) i pretvara je u visokofrekventni izmjenični električni signal na radnoj frekvenciji ultrazvučnog sustava — najčešće 20 kHz za teške tekstilne primjene ili 35–40 kHz za finije lijepljenje visoke rezolucije. Moderni digitalni generatori koriste upravljačke krugove s fazno zaključanom petljom (PLL) za kontinuirano praćenje i održavanje rezonancije sa sklopom sonde, pojačivača i sirene dok mijenja temperaturu tijekom rada, osiguravajući stabilnu isporuku energije bez obzira na varijacije opterećenja. Izlazna snaga generatora za aplikacije prošivanja obično se kreće od 500 W do 3000 W po glavi za lijepljenje, sa strojevima s više glava koji nose više generatora koji rade sinkronizirano paralelno.

Transduktor (pretvarač)

Pretvarač pretvara visokofrekventni električni signal iz generatora u mehaničke vibracije pomoću piezoelektričnog učinka. Sadrži hrpu piezoelektričnih keramičkih diskova — obično olovo cirkonat titanat (PZT) — koji se šire i skupljaju kao odgovor na izmjenično električno polje, generirajući uzdužne mehaničke oscilacije na istoj frekvenciji kao i električni ulaz. Pretvornik je precizno proizveden da mehanički rezonira na projektiranoj frekvenciji, čime se povećava učinkovitost pretvorbe energije. Amplituda vibracija na izlaznoj površini sonde obično je 5-10 mikrona, što se pojačava pojačivačem i sirenom do razina potrebnih za učinkovito lijepljenje tekstila.

Pojačivač i ultrazvučna sirena (sonotroda)

Pojačivač je srednja akustična komponenta koja pojačava ili prigušuje amplitudu vibracije iz sonde prije nego što dođe do sirene. Različiti omjeri pojačanja (1:1, 1:1,5, 1:2) omogućuju podešavanje sustava za različite debljine materijala i zahtjeve sile lijepljenja. Rog — koji se naziva i sonotroda — je komponenta koja ostvaruje izravan kontakt s tkaninom i isporučuje ultrazvučnu energiju u zonu spajanja. Geometrija trube je od kritične važnosti: njen oblik mora biti dizajniran da rezonira na frekvenciji sustava dok isporučuje jednoliku amplitudu vibracija preko cijele radne površine. Za primjene prošivanja, rogovi su tipično cilindrični s uzorkovanim radnim površinama — reljefni uzorak na površini rožnatog definira uzorak prošivanja prenesen na tkaninu, s uzdignutim elementima koji koncentriraju ultrazvučnu energiju na predviđenim točkama spajanja.

Valjak s uzorkom (nakovanj)

U rotacijskim ultrazvučnim sustavima za prošivanje — konfiguraciji koja se koristi u većini automatskih strojeva za prošivanje velike brzine — tkanina kontinuirano prolazi između vibrirajućeg roga i rotirajućeg metalnog valjka s uzorkom koji se naziva nakovanj. Nakovanj nosi reljefni uzorak za prošivanje na svojoj površini i okreće se sinkronizirano s brzinom dodavanja tkanine. Razmak između rogova i nakovnja određuje kontaktni pritisak koji se primjenjuje na tkaninu na mjestima spajanja — precizna kontrola razmaka, koja se obično postiže pozicioniranjem rogova sa servo pogonom, ključna je za dosljednu kvalitetu spajanja. Premali razmak stvara nedovoljan pritisak za potpuno taljenje i spajanje; preveliki razmak omogućuje odskakanje roga ili klizanje tkanine, stvarajući nepravilne ili nepotpune veze.

Sustav za uvlačenje i zatezanje tkanine

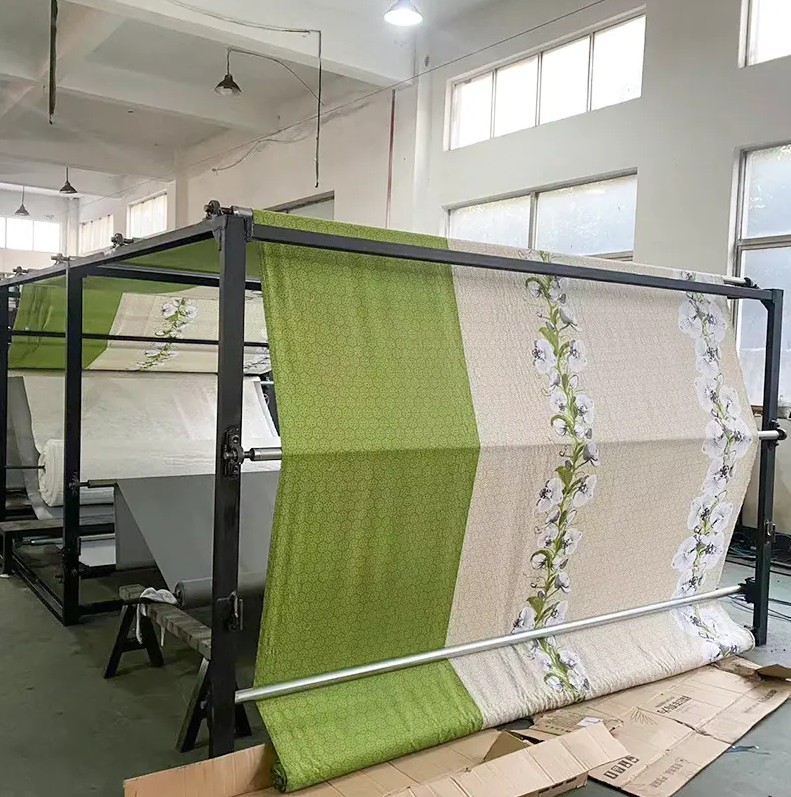

Sustav za automatsko rukovanje tkaninom ubacuje tkaninu za lice, vuču i pozadinske slojeve iz zasebnih dovodnih valjaka, precizno ih poravnava, održava kontroliranu napetost preko cijele radne širine i provlači spojeni kompozit kroz stroj programiranom brzinom. Servo pogonjeni valjci za stiskanje, rubne vodilice i igračke za kontrolu napetosti osiguravaju da svi slojevi uđu u zonu lijepljenja u savršenoj registraciji bez nabora, iskošenja ili varijacija napetosti — što bi bilo koje od njih moglo uzrokovati neusklađenost uzorka ili nedostatke lijepljenja u gotovom proizvodu.

Proizvodni proces korak po korak

Potpuni slijed proizvodnje na automatskom ultrazvučnom stroju za prošivanje slijedi definirani tijek procesa od utovara sirovog materijala do izlaza gotove prošivene ploče:

• Utovar materijala: Role tkanine za lice, poliestera ili alternativne vate od paperja i tkanine za podlogu montirane su na postolja za opskrbne role stroja. Vodilice mreže provlače se kroz sustav za kontrolu napetosti i poravnavaju na ulaznoj točki stroja pomoću senzora za rubne vodilice.
• Konsolidacija slojeva: Tri sloja se skupljaju u kontroliranu hrpu dok ulaze u stroj, sa šipkom za širenje ili valjkom za konsolidaciju koji osigurava kontakt pune širine bez nabora između svih slojeva prije zone lijepljenja.
• Ultrazvučno lijepljenje: Konsolidirana hrpa tkanine prolazi između vibrirajućeg roga i valjka s uzorkom. Na svakoj kontaktnoj točki definiranoj uzorkom nakovnja, ultrazvučna energija topi i spaja slojeve sintetičkih vlakana zajedno u milisekundi, stvarajući trajne točke vezivanja koje definiraju uzorak prošivanja.
• Hlađenje i skrućivanje: Neposredno nakon prolaska kroz zonu lijepljenja, spojena tkanina se drži pod laganom napetosti dok se zone otopljenog polimera hlade i skrućuju. Nije potrebno vanjsko hlađenje — toplinska masa sustava i hlađenje okolnim zrakom dovoljni su pri normalnim brzinama proizvodnje.
• Izlaz i namotavanje: Gotovi prošiveni kompozit namotava se na izlaznu rolu, reže na duljinu ploče integriranim rezačem ili slaže za daljnju obradu, ovisno o konfiguraciji stroja i nizvodnom tijeku rada.

Upravljanje uzorkom i CNC programiranje u modernim strojevima

"Automatska" sposobnost modernih ultrazvučnih strojeva za prošivanje ostvarena je kroz sofisticirane CNC (računalno numeričko upravljanje) sustave koji upravljaju svakim aspektom izvođenja uzorka, brzinom stroja i upravljanjem procesnim parametrima. U strojevima koji koriste ravne ili višeosne konfiguracije glave za lijepljenje — za razliku od čistih sustava s rotirajućim nakovnjem — glavu za lijepljenje pokreću servo motori po širini tkanine dok tkanina napreduje, izvodeći složene programirane uzorke pod kontrolom položaja zatvorene petlje s točnošću pozicioniranja od ±0,1 mm ili boljom.

Biblioteke uzoraka pohranjene u upravljaču stroja omogućuju operaterima odabir između stotina unaprijed programiranih dizajna za prošivanje - od jednostavnih dijamantnih mreža do složenih cvjetnih, geometrijskih i prilagođenih uzoraka logotipa - i prebacivanje između uzoraka u nekoliko minuta učitavanjem novog programa umjesto fizičkim mijenjanjem alata. Za strojeve s rotirajućim nakovnjem, promjene uzorka zahtijevaju fizičku izmjenu valjaka nakovnja, ali sustav automatskog pozivanja parametara stroja automatski učitava ispravne postavke brzine, tlaka i snage povezane sa svakim uzorkom nakovnja, minimizirajući vrijeme postavljanja i pogreške operatera. Integracija dodirnih HMI (sučelje čovjek-stroj) panela s intuitivnom vizualizacijom uzoraka omogućuje manje iskusnim operaterima da postave i učinkovito pokrenu proizvodnju, dok funkcije za bilježenje podataka kontinuirano bilježe procesne parametre radi sljedivosti kvalitete i optimizacije procesa.

Usporedba ultrazvučnog prošivanja s konvencionalnim prošivanjem iglom

Prednosti performansi i ograničenja automatskih ultrazvučnih strojeva za prošivanje postaju jasni kada se izravno usporede s konvencionalnim strojevima za prošivanje s više igala u svim dimenzijama koje su najvažnije za industrijske proizvođače tekstila:

Kompatibilnost materijala i ograničenja

Ultrazvučni mehanizam spajanja u potpunosti ovisi o termoplastičnom ponašanju sintetičkih polimera — sposobnosti vlaknastog materijala da se tali, teče i ponovno skrutne pod kontroliranim toplinskim i tlačnim uvjetima. Ovaj temeljni zahtjev definira i snagu ultrazvučne tehnologije prošivanja i njezino primarno ograničenje: radi isključivo s termoplastičnim sintetičkim materijalima i ne može spajati prirodna vlakna kao što su pamuk, vuna ili svila koja se ne tope, već pougljenje ili se raspadaju kada se zagrijavaju.

Materijali potpuno kompatibilni s ultrazvučnim prošivanjem uključuju:

• Poliester (PET): Primarni materijal za ultrazvučno prošivanje posteljine, vanjske odjeće i netkanih materijala — izvrsna apsorpcija energije i čvrstoća lijepljenja
• Polipropilen (PP): Široko se koristi za netkane prošivene proizvode, uključujući jednokratne medicinske ogrtače, poljoprivredne pokrivače i higijenske proizvode
• Najlon (poliamid): Koristi se u tehničkim i vanjskim tekstilnim primjenama gdje su važna čvrstoća lijepljenja i kemijska otpornost
• Mješovite tkanine s dovoljno sintetičkog sadržaja: Tkanine koje sadrže najmanje 65-70% termoplastičnih vlakana mogu se ultrazvučno zalijepiti, iako je čvrstoća veze smanjena u usporedbi sa 100% sintetičkim supstratima

Za proizvode koji zahtijevaju tkanine za lice od prirodnih vlakana — kao što su popluni presvučeni pamukom ili nadmadraci s vunenim vrhom — mogu se upotrijebiti hibridni pristupi gdje sintetičko platno ili stražnji sloj osigurava termoplastični medij za spajanje dok se tkanina za lice od prirodnih vlakana mehanički drži komprimiranim spojnim zonama bez potrebe da se sama vlakna lica tope. Ovaj pristup zahtijeva pažljivu optimizaciju procesa kako bi se postigla prihvatljiva čvrstoća spoja bez oštećenja površine prirodnih vlakana, a to je aktivno područje razvoja za proizvođače koji žele proširiti ultrazvučno prošivanje u vrhunske segmente posteljine kojima trenutno dominira prošivanje iglom.

Industrijske primjene i sektori proizvoda

Automatski ultrazvučni strojevi za prošivanje služe širokom i rastućem rasponu sektora industrijskih proizvoda, s usvajanjem koje se ubrzava jer proizvođači prepoznaju produktivnost, kvalitetu i troškovne prednosti koje tehnologija pruža u odnosu na konvencionalno šivanje:

• Posteljina i kućni tekstil: Pokrivači, popluni, jastučići za madrace i nadmadraci — najveći segment primjene, vođen potražnjom za dosljednom kvalitetom uzorka, visokim proizvodnim kapacitetom i uklanjanjem problema s kvalitetom povezanih s nitima
• Vanjska odjeća i odjeća: Izolirane jakne, prsluci i sportska odjeća gdje ultrazvučno prošivanje omogućuje vodootporno lijepljenje bez perforacija iglom koje bi ugrozile integritet vodootporne membrane
• Medicinski i higijenski netkani tekstil: Jednokratne kirurške haljine, izolacijske navlake, kompoziti za njegu rana i sklopovi upijajućih jastučića gdje je sterilna konstrukcija bez konca regulatorni zahtjev
• Automobilski tekstil: Obloge krova, umeci panela vrata, presvlake naslona sjedala i obloge prtljažnika gdje se prošiveni estetski paneli proizvode brzinom automobilske linije bez složenosti upravljanja opskrbom niti
• Mediji za filtriranje: Višeslojni filtarski kompoziti za filtriranje zraka i tekućina gdje ultrazvučno spajanje stvara zapečaćene sklopove slojeva bez niti s preciznim, dosljednim otvorenim područjima

Zahtjevi za održavanje i najbolja operativna praksa

Održavanje automatskog ultrazvučnog stroja za prošivanje u vrhunskom radnom stanju zahtijeva pozornost na specifične načine trošenja i kvarova ultrazvučnih komponenti — koji se bitno razlikuju od mehaničkih obrazaca trošenja strojeva za prošivanje iglama s kojima su mnogi inženjeri za održavanje tekstila više upoznati.

Ultrazvučna truba je komponenta koja se najviše troši u sustavu. Ponavljani kontakt s tkaninom i površinama nakovnja uzrokuje progresivno trošenje gornje strane, što mijenja distribuciju amplitude vibracija i na kraju degradira kvalitetu spoja i definiciju uzorka. Stanje prednje strane rogova treba redovito provjeravati — jednom tjedno u okruženjima s visokom proizvodnjom — i rogove treba ponovno strojno obraditi ili zamijeniti kada istrošenost prednjeg dijela premaši specifikaciju tolerancije proizvođača. Rogovi od titanijske legure, iako su skuplji od aluminijskih alternativa, nude značajno dulji radni vijek i preferirani su materijal za kontinuiranu proizvodnju prošivanja.

Piezoelektrični pretvornik zahtijeva periodičku provjeru keramičkih pukotina — način kvara uzrokovan mehaničkim udarom, pretjeranim zakretanjem svornjaka koji povezuje pretvornik s pojačivačem ili radom na frekvencijama rezonancije koje su znatno pomaknute od dizajna akumuliranim trošenjem ili promjenama temperature. Rad generatora u načinu rada s kontrolom amplitude umjesto u načinu rada s kontrolom snage smanjuje opterećenje sonde održavanjem dosljedne amplitude vibracija bez obzira na varijacije opterećenja, produžujući radni vijek sonde. Kalibraciju generatora i provjeru rezonantne frekvencije trebalo bi provoditi kvartalno kao dio strukturiranog programa preventivnog održavanja kako bi se osiguralo da cijeli sustav nastavi raditi uz vršnu učinkovitost pretvorbe energije tijekom svog vijeka trajanja.
