Zašto biste trebali odabrati stroj za rezanje zračnim rezačem u odnosu na druge metode rezanja?

U operacijama pretvorbe gdje se role filma, folije, papira, netkane tkanine ili fleksibilnog materijala za pakiranje moraju rezati na uže širine, izbor mehanizma za rezanje ima izravan i mjerljiv utjecaj na kvalitetu rubova, brzinu proizvodnje, iskorištenje materijala i troškove održavanja opreme. The stroj za rezanje zračnim rezačem tipa smicanja — konfiguracija koja koristi pneumatski pokretane rotacijske oštrice za rezanje materijala kroz radnju smicanja poput škara — postala je jedna od najprihvaćenijih tehnologija rezanja u pretvorbi pakiranja, elektronike, medicinskih i industrijskih materijala. Razumijevanje specifičnih prednosti koje ova vrsta stroja nudi u odnosu na alternativne opcije rezanja, drobljenja i rezanja žiletom daje jasnu osnovu za donošenje informiranih odluka o kapitalnoj opremi.

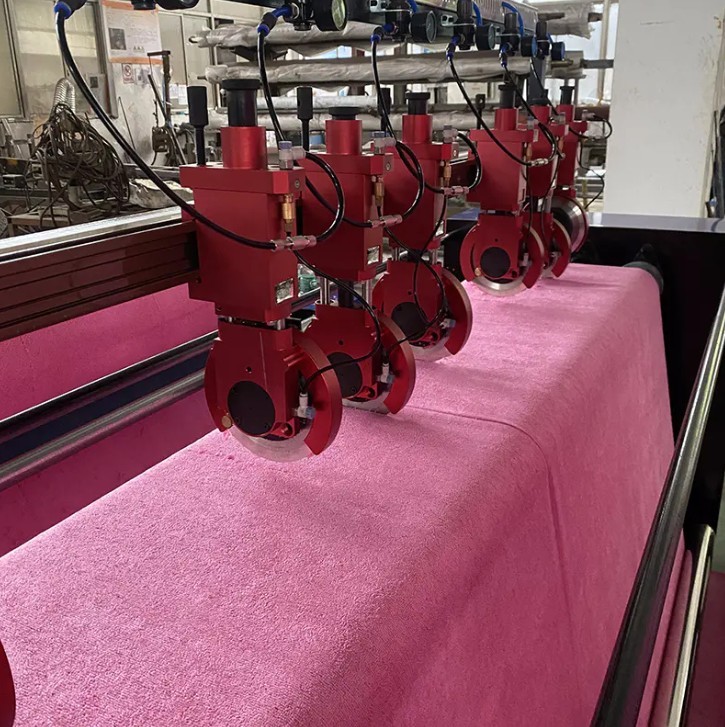

Kako radi rezanje zračnim rezačem tipa smicanja

Prije ispitivanja prednosti, korisno je jasno razumjeti princip rada. U konfiguraciji prorezivanja tipa smicanja, parovi kružnih gornjih i donjih noževa postavljeni su duž širine putanje mreže. Gornja oštrica preklapa donju oštricu kontroliranom količinom - obično 0,5 do 2,0 mm — a dvije suprotno rotirajuće oštrice primjenjuju silu smicanja na tkaninu dok ona prolazi između njih, režući je na isti mehanički način kao što škare režu papir. Oznaka "zračni rezač" odnosi se na sustav pneumatskog pokretanja: cilindri sa komprimiranim zrakom zahvaćaju i isključuju držače oštrica, postavljajući oštrice s preciznošću i primjenjujući dosljednu bočnu silu koja se može kontrolirati kako bi se održao ispravan kontakt između oštrica tijekom cijelog rezanja.

Ovaj pneumatski sustav uključivanja temelj je nekoliko najvažnijih operativnih prednosti stroja. Za razliku od mehanički fiksiranih držača noževa koji zahtijevaju ručno premještanje pomoću ručnih alata, pneumatski pokretani držači mogu se brzo uključiti i isključiti s upravljačke ploče, a tlak zraka koji se dovodi u svaku stanicu s oštricama izravno kontrolira bočnu silu — koja se naziva bočna sila ili sila preklapanja — koja se primjenjuje na oštrice. Podešavanje ove sile promjenom dovodnog tlaka traje nekoliko sekundi, bez zaustavljanja stroja ili fizičkog dodirivanja sklopa oštrice.

Vrhunska kvaliteta rubova u širokom rasponu materijala

Kvaliteta rubova najdosljednija je izlazna karakteristika bilo koje operacije rezanja, a mehanizam za rezanje smicanjem proizvodi dosljedno čišće rubove od metoda rezanja ili drobljenja u najširem rasponu vrsta materijala. U rezanju smicanjem, materijalna vlakna ili molekularni lanci čisto su presječeni suprotnim stranama oštrice koje prolaze u neposrednoj blizini, uz minimalnu silu pritiska koja se primjenjuje okomito na površinu mreže. Time se dobiva rub proreza koji je ravan, gladak i bez neravnog kidanja, stvaranja prašine ili uvijanja rubova koje često proizvodi rezanje u krhkim ili slojevitim materijalima.

Za višeslojne folije koje se koriste u fleksibilnoj ambalaži — kao što su PET/AL/PE ili najlon/PE laminati — smično rezanje drži svaki sloj u kompresiji između dvije oštrice istovremeno, sprječavajući raslojavanje međusloja na rubu proreza koje se obično događa kada metode drobljenja primjenjuju neravnomjerno tlačno opterećenje po debljini laminata. Aluminijska folija, koja je posebno sklona pucanju rubova pod naprezanjem rezanja, posebno dobro reagira na rezanje smicanjem jer radnja smicanja raspoređuje naprezanje rezanja bočno, umjesto da ga koncentrira na liniji urezivanja.

Utjecaj rubne kvalitete na nizvodne procese

Čisti rubovi proreza imaju kaskadne prednosti kroz lanac pretvorbe i krajnje upotrebe. U tiskanom pakiranju, rubni nedostaci stvaraju vidljiva odbijanja kvalitete u maloprodaji. Kod rezanja folije elektrode baterija za litij-ionske ćelije, rubovi bez srha ključni su sigurnosni zahtjev — metalni srhovi na rubu elektrode mogu prodrijeti kroz separator i uzrokovati unutarnje kratke spojeve. U medicinskom pakiranju, cjelovitost ruba dio je provjere kvalitete pečata. Konzistentan učinak rubova zračnog rezača tipa smicanja smanjuje stope grešaka na ovim nizvodnim kontrolnim točkama, snižavajući ukupne troškove kvalitete u proizvodnom lancu.

Brzo i precizno pozicioniranje oštrice putem pneumatskog pokretanja

U okruženjima pretvorbe s velikim brojem mješavina gdje se širine proreza često mijenjaju između proizvodnih naloga, vrijeme potrebno za premještanje sklopova lopatica izravan je pokretač zastoja stroja i troškova rada. Pneumatski sustav pokretanja stroja za rezanje zračnim rezačem izravno se bavi ovim problemom. Držači oštrica montirani su na preciznu osovinu ili gredu i mogu se kliziti u željene položaje s oštricama u odvojenom stanju. Nakon postavljanja, pritiskom na kontrolu za uključivanje zraka oštrice se dovode u kontakt rezanja za manje od sekunde po stanici, bez ikakvog ručnog zatezanja, stezanja ili mehaničkog podešavanja pojedinačnih držača oštrica.

Na potpuno opremljenim strojevima, bočna sila koju primjenjuju pneumatski cilindri može se podesiti pojedinačno po stanici s noževima pomoću proporcionalnih regulatora tlaka, omogućujući operateru fino podešavanje kvalitete rezanja za različite materijale ili različite položaje po širini trake - na primjer, primjenu veće bočne sile na stanicama za obrezivanje rubova i niže sile na unutarnjim pozicijama proreza - bez mijenjanja oštrica ili hardvera. Ova razina kontrole po stanici nije dostupna na sustavima za rezanje s mehaničkim pokretanjem i predstavlja značajnu prednost fleksibilnosti procesa za pretvarače koji koriste različite specifikacije materijala na istom stroju.

Smanjeno stvaranje prašine i krhotina

Mnoge aplikacije za pretvorbu vrlo su osjetljive na kontaminaciju česticama. Trake s elektroničkim komponentama, optički filmovi, pakiranja medicinskih uređaja i materijali obrađeni u čistim sobama ne podnose prašinu od rezanja ili mikro krhotine taložene na površini weba tijekom rezanja. Metode rezanja i drobljenja primjenjuju kompresijsku silu koja lomi materijal na liniji rezanja, stvarajući fine čestice — posebno iz lomljivih materijala kao što su PET film, polipropilen i presvučeni papiri — koje zagađuju i valjke za proreze i okolinu pretvorbe.

Mehanizam za rezanje smicanjem proizvodi dramatično manje čestica jer se materijal reže suprotnim stranama oštrice, a ne lomi pod pritiskom. Čiste radnje škarama ostavljaju minimalnu količinu materijala na površini reza da se odvoji kao krhotine. Za aplikacije koje zahtijevaju standardi čistoće ekvivalentni ISO klasi 7 ili bolji , smično rezanje obično je jedina mehanički održiva metoda rezanja koja može zadovoljiti zahtjeve za česticama bez zatvaranja cijele zone rezanja u filtriranu okolinu pod tlakom.

Smanjeno stvaranje prašine također pogoduje dugovječnosti oštrice i stroja. Prašina od rezanja koja nije učinkovito izvučena iz stroja nakuplja se na ležajnim površinama, linearnim vodilicama i držačima oštrica, ubrzavajući trošenje i doprinoseći netočnosti pozicioniranja tijekom vremena. Stroj za rezanje čistim materijalima proizvodi manje unutarnje kontaminacije, smanjujući učestalost održavanja i produžujući servisni interval između zamjena preciznih komponenti.

Rad velike brzine s dosljednim učinkom rezanja

Strojevi za rezanje sa zračnim rezačem tipa smicanja dizajnirani su za kontinuiranu obradu papira velike brzine. Moderni strojevi u ovoj kategoriji rade na web brzinama u rasponu od 200 m/min za teže laminate do 800 m/min ili više za nanošenje tankog filma , ovisno o zahtjevima za materijal, širinu proreza i napetost namota. Akcija rezanja rotacijskim smicanjem glatko se povećava s povećanjem brzine trake jer se sila rezanja kontinuirano primjenjuje suprotno rotirajućim oštricama, a ne isprekidano kao u konfiguracijama izrezivanja ili perforiranja. Ne postoji mehanički udar koji bi ograničio brzinu ili zahtijevao dinamičko balansiranje pri velikim brzinama.

Najvažnije je da je pneumatska bočna sila koja održava kontakt s oštricom neovisna o brzini trake — to je statička sila koju primjenjuje zračni cilindar bez obzira na to koliko se brzo mreža kreće kroz zonu rezanja. To znači da je kvaliteta ruba proizvedena pri 100 m/min u biti identična kvaliteti ruba pri 600 m/min, pod uvjetom da su napetost i praćenje ispravno kontrolirani. Score-cut i crush-cut metode, nasuprot tome, često pokazuju promjene kvalitete ruba ovisne o brzini jer se sile pritiska i dinamika trenja na točki rezanja mijenjaju kako se povećava brzina trake.

Svestranost u svim vrstama materijala i debljinama

Jedna od komercijalno najznačajnijih prednosti konfiguracije zračnog rezača tipa smicanja je njegova sposobnost obrade istinski širokog raspona materijala na istoj platformi stroja podešavanjem geometrije oštrice, bočne sile, preklapanja i napetosti mreže. Tablica u nastavku sažima uobičajene kategorije materijala i kako se parametri prorezivanja smicanjem prilagođavaju za svaku od njih.

Ova prilagodljivost je ključna ekonomska prednost za prerađivače koji obrađuju više proizvodnih linija na zajedničkoj opremi. Stroj za rezanje zračnim rezačem s jednim smicanjem može se rekonfigurirati između folije, filma, laminata i netkanog materijala unutar jedne smjene promjenom geometrije oštrice i podešavanjem postavki pneumatskog tlaka — čime se eliminira potreba za namjenskim strojevima po obitelji materijala koji bi inače bili potrebni s manje podesivim tehnologijama rezanja.

Produženi radni vijek oštrice i niži trošak alata

Dugovječnost oštrice značajna je varijabla operativnih troškova u operacijama rezanja velikog volumena. Noževi tipa smicanja — obično proizvedeni od brzorezni čelik (HSS), volframov karbid ili alatni čelik presvučen keramikom — trošenje postupnije od alata za rezanje ili drobljenje jer djelovanje smicanja raspoređuje naprezanje rezanja duž cijelog opsega ruba oštrice umjesto da ga koncentrira na jednu točku rezanja. Kako se oštrica okreće tijekom kretanja po mreži, različiti dijelovi ruba uzastopno zahvataju materijal, ravnomjerno raspoređujući istrošenost oko perimetra oštrice, umjesto da stvaraju lokaliziranu površinu istrošenosti kao što se događa kod nepomičnih noževa za zareze.

Pneumatski sustav bočne sile pridonosi vijeku trajanja oštrice na suptilan, ali važan način: dopuštajući rukovatelju da postavi minimalnu bočnu silu potrebnu za postizanje potrebne kvalitete rezanja, sprječava pretjeranu silu koja brzo otupljuje oštrice kada operateri ručno zategnu držače oštrica iznad optimalne postavke kako bi kompenzirali uočene probleme s kvalitetom ruba. Kontrolirana, ponovljiva pneumatska sila znači da oštrice stalno rade na ispravnoj razini zahvata, maksimizirajući interval između ciklusa ponovnog oštrenja ili zamjene.

• Karbidne oštrice za smicanje na tankom sloju obično postižu 500 do 1500 km weba između ponovnog oštrenja, ovisno o abrazivnosti materijala i stupnju oštrice.
• Istrošene oštrice često se mogu naoštriti više puta prije zamjene, pri čemu svaki ciklus ponovnog oštrenja vraća potpune performanse rezanja uz djelić cijene nove oštrice.
• Pneumatsko odvajanje omogućuje pregled i zamjenu noževa bez alata u većini dizajna strojeva, smanjujući vrijeme održavanja po izmjeni noža na ispod pet minuta po stanici.

Poboljšana sigurnost kroz pneumatsku kontrolu noževa

Sigurnost operatera u operacijama rezanja stalna je briga s obzirom na oštre rotacijske oštrice koje su uključene. Sustav pneumatskog uključivanja stroja za rezanje zračnim rezačem pruža značajno sigurnosno poboljšanje u usporedbi s mehanički pokretanim držačima oštrica koji zahtijevaju od operatera da ručnim alatima posegnu u zonu oštrice tijekom postavljanja ili podešavanja. S pneumatskim pokretanjem, oštrice se mogu potpuno odvojiti od položaja rezanja pomoću upravljačke ploče prije nego što je potreban bilo kakav kontakt operatera sa sklopom oštrica. Mnogi dizajni strojeva dodatno uključuju sigurnosne blokade koje automatski isključuju sve stanice s oštricama kada se štitnici otvore ili kada se aktivira krug za zaustavljanje u nuždi.

Mogućnost trenutnog isključivanja oštrica bez zaustavljanja mrežnog pogona također je operativno vrijedna. Ako se spajanje mreže, defektna mrlja ili strano tijelo približi stanici za rezanje, operater može trenutno isključiti oštrice kako bi omogućio anomaliji da prođe bez dodira s oštricama — čime se sprječava oštećenje oštrice i izbjegava pucanje mreže koje bi zahtijevalo potpuno zaustavljanje stroja i ciklus ponovnog navijanja. Ova se sposobnost posebno cijeni u operacijama velike brzine gdje zaustavljanje i ponovno pokretanje stroja predstavlja značajan trošak produktivnosti.

Sažetak prednosti: Kada odabrati zračni rezač tipa smicanja

Stroj za rezanje zračnim rezačem tipa smicanja pruža svoju najuvjerljiviju kombinaciju prednosti u sljedećim operativnim scenarijima:

• Operacije pretvorbe obrade tankih ili lomljivih filmova, folija i laminata gdje su kvaliteta rubova i rezanje bez prašine ključni za izvedbu proizvoda ili prihvaćanje od strane kupaca.
• Visoko miješana proizvodna okruženja s čestim promjenama širine proreza, gdje brzo pneumatsko uključivanje i isključivanje noževa smanjuje vrijeme postavljanja i povećava iskorištenje stroja.
• Linije za rezanje velike brzine gdje je potrebna dosljedna kvaliteta rubova u cijelom rasponu brzine stroja bez prilagodbi procesa ovisnih o brzini.
• Primjene u elektronici, medicini i proizvodnji baterija gdje se kontaminacija česticama od reznog otpada mora svesti na najmanju moguću mjeru kako bi se zadovoljila kvaliteta proizvoda ili regulatorni standardi.
• Operacije kojima se nastoji smanjiti ukupni trošak alata kroz produljeni životni vijek oštrice omogućen kontroliranom, pneumatski reguliranom bočnom silom umjesto ručno zategnutim mehaničkim držačima oštrice.

U svim ovim scenarijima, kombinacija precizne pneumatske kontrole, čistog rezanja, brzog postavljanja i široke kompatibilnosti materijala pozicionira ga kao tehnički najzaokruženiju platformu za rezanje dostupnu za zahtjevne aplikacije pretvorbe.
